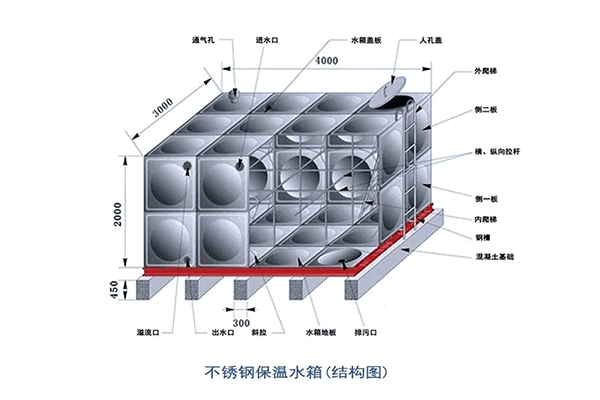

1、進水管：水箱進水管一般從外壁連接，也可從底端或頂端連接。當水箱利用管道網水壓進水時，進水管水流出口應盡可能安置液壓水位控制閥或是浮球閥，控制閥頂端連接水箱，當管徑≥50MM時，其個數一般不少于2個。每一控制閥前要配有檢修閥門。當水箱利用加壓泵水壓漏水并運用水位線升降機自動控制制加壓泵運作時，不可裝水位線調壓閥。

2、出水管：水箱出水管可從外壁或底端接出。出水管內底(外壁接出)或支管墻頂(底端接出)應高水箱內底許多于50MM。出水管應該設定螺紋(口徑)或法蘭(大規格)截止閥，不容許安裝力很大的截止閥門。當必須改裝產品時，應選用摩擦阻力較小的旋啟式替代升降機構，止回閥標高水箱最少水位線許多于1M，生活與消防合并用一個水箱時，消防安全出水管上的產品應小于生活出水量虹吸管頂(小于此管頂時，生活虹吸管真空泵毀壞，只確保消防出水管有流水出)許多于2M，使其具備一定的水壓促進產品，在火災事故產生時，消防安全儲備水流量才能做到真正充分發揮。　

3、排水管：水箱排水管應自底部最少處接出。排水管上配有螺紋或法蘭閘閥(不可裝截止閥門)。排水管可與溢自來水管相連，但不可與排水設備立即連接。排水管管徑在無要求時，一般選用不低于50MM。

4、通氣管：供生活生活用水的水箱應下設密封箱蓋，機蓋上應下設維修手孔和通氣管。通氣管可伸至房間內或戶外，僅不可伸入有有害物質的地區，支管需有避免塵土、蟲類和蚊蟲進到的過濾網，一般應將支管朝下設定。通氣管上不可安置閘閥、排氣閥等防礙換氣的設備。通氣管不可與排水設備和通風道連接。通氣管管徑一般選用不低于50MM。不銹鋼水箱

5、液位計：一般應當在水箱外壁上安裝玻璃液位計，用以就地標示水位線。在一個液位變送器長短不足時，可左右安裝2個或好幾個。鄰近2個液位變送器的重合一部分，不適合低于70MM，如圖所示1.8—3圖示若在水箱末裝液位儀數據信號倒計時，應設數據信號管得出冒水數據信號。數據信號管一般自水箱外壁接出，其設定高寬比應使其管中底與溢自來水管內底或喇叭口期墻頂溢流式河面齊平。

6、溢水管：水箱溢自來水管可從外壁或底端接出。其管徑宜比進水管大1—2號，但在水箱底LM下列管道能用異徑三通縮成相當于進水管管徑。溫開水管上不可安置閘閥。溢自來水管不可與排水設備立即連接，務必選用簡接排水管道。溢自來水管上需有避免灰塵、蟲類、蚊蟲等進到的對策，如設定排氣閥、過濾網等。
